工程概况

国家游泳中心又称“水立方”，是2008年北京夏季奥运会的主游泳馆，也将是2022年北京冬季奥运会的冰壶比赛场馆。经过近十年的运营，水立方的自控系统绝大部分处于老化、失灵的状态，严重依赖人工控制。为实现2022年冬奥会“科技、绿色、节能”的目标，采用LynkrOS系统对水立方的机电系统进行智能化升级，以中央冷冻站为先行试点，逐步将水立方改造为高科技的智慧场馆。

中央冷冻站的系统功能复杂，包括夏季供冷系统、内区风盘冬季供冷系统、冷却水系统、冷机热回收系统。将冷冻站设备按照标准化设备定义划分为基本单元，为为每个设备单元配置一个CPN，将其升级为智能设备，CPN按照系统拓扑关系连接成一个计算网络。具体控制管理功能可以通过下载应用的方式实现，应用下载即运行。水立方LynkrOS平台下载了冷站群控时间表、并联设备自组织优化控制、冷站系统协作保护算法等应用，从而灵活实现冷站的控制管理功能。

设备运行的安全保障

冷站系统协作保护算法通过设备的安全保护与顺序启停，保障设备的安全运行。如判断冷机蒸发器侧水阀打开，且分集水器供回水管路阀门打开的情况下，才能开启冷冻泵；判断冷机蒸发器、冷凝器侧水流指示开，且水流量达到开启要求时，才能开启冷机。

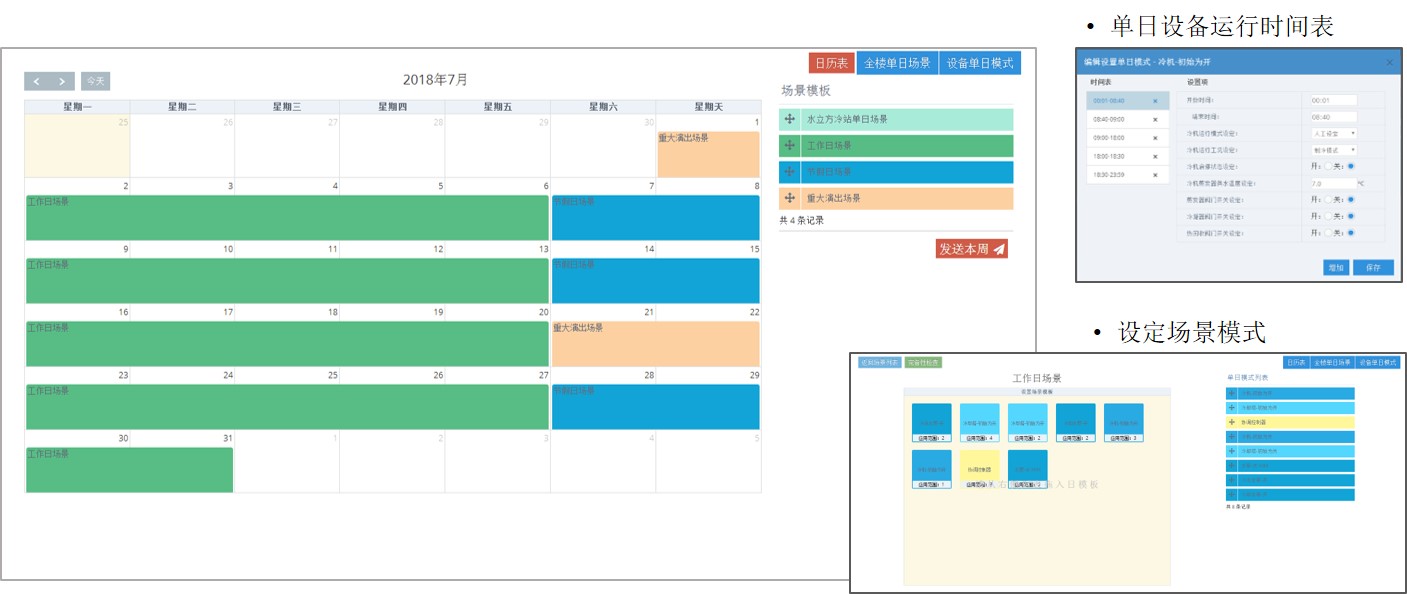

灵活的场景模式设定

水立方不定期举办大型活动，空调系统的运行时间需要根据活动时间灵活调整；

在LynkrOS系统，运行人员可以预先设置不同场景的设备启停时间表和运行模式，从而自适应灵活多变的管理需求。

落地的冷站群控策略

冷站群控策略能实现冷机根据末端负荷需求自动加、减机，冷冻水泵、冷却水泵和冷却塔也相应的加、减机，变频水泵运行在效率最高点；

LynkrOS系统能下载多个冷站群控算法应用，从而比较各个群控算法的节能效果。

完整可靠的基础数据库

每个CPN具有存储空间，共同构成了庞大的分布式数据库；

手机/Pad/PC接入任何一个CPN，在权限允许的情况下，可以获取整个系统的运行数据；

LynkrOS系统通过数据接口提供可靠完整、标准化的基础数据，让行业专家和高水平数据诊断软件真正发挥作用。
