技术理念

传统方案存在的问题

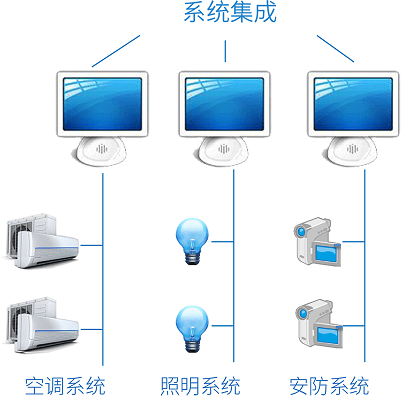

传统的智能建筑解决方案采用三层网络架构(现场层、控制层、管理层), 管理层为中央控制站,实现信息的收集、集中处理、策略制定及下达控制指令。 这种解决方案不但建设成本高,而且相对封闭不够灵活,不能适应灵活多变的建筑控制管理需求 ,因而导致我国乃至世界范围内的所谓智能建筑存在严重依赖人工手动控制或者运行能耗高等问题。

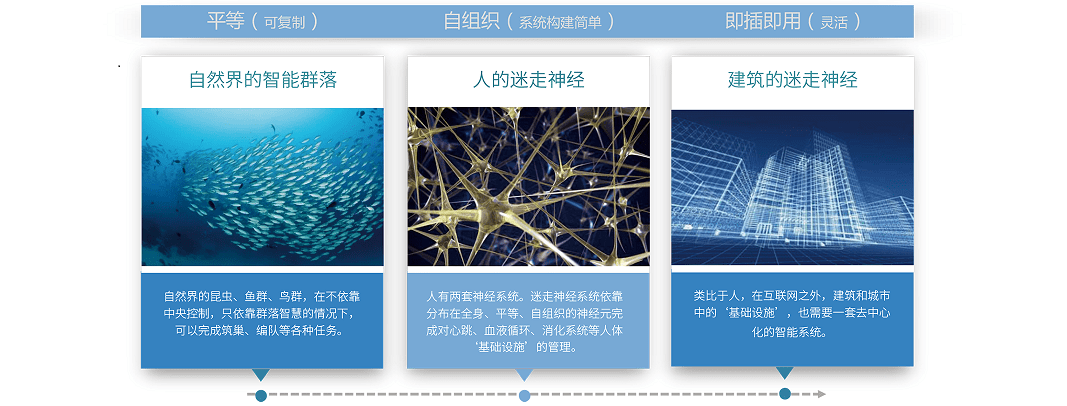

智能群落的思路

扁平化:自然界的昆虫、鱼群、鸟群,在不依靠中央控制,只依靠群落智慧的情况下,可以完成筑巢、编队等各种任务;

自组织:人有两套神经系统。迷走神经系统依靠分布在全身、平等、自组织的神经元完成对心跳、血液循环、消化系统等人体“基础设施”的管理;

即插即用:类比于人,在互联网之外,建筑和城市中的“基础设施”,也需要一套去中心化的智能系统。

群智能技术平台的搭建

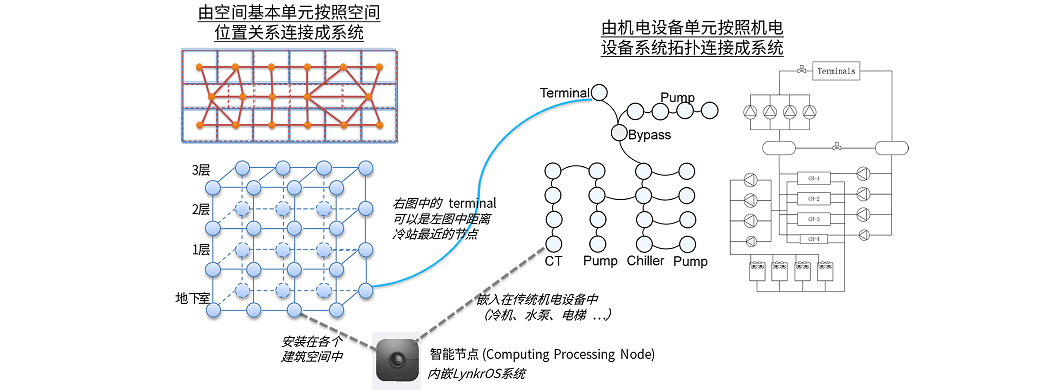

将生物界中的智能群落的概念引入智能建筑领域,通过无中心分布式技术打造智能建筑的神经元网络系统, 将建筑按照所见即所得的规则划分为若干个相邻的基本空间单元,在每个基本空间单元及 主要机电设备内放置一个植入了LynkrOS操作系统的智能计算节点(CPN),所有的CPN之间相连形 成一个能够进行分布式计算的网络,从而通过节点间的协商通讯完成各种控制管理任务。

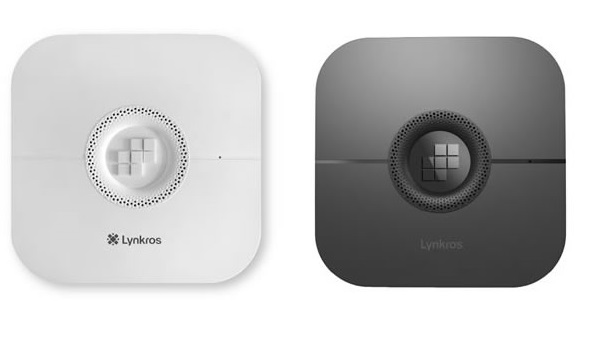

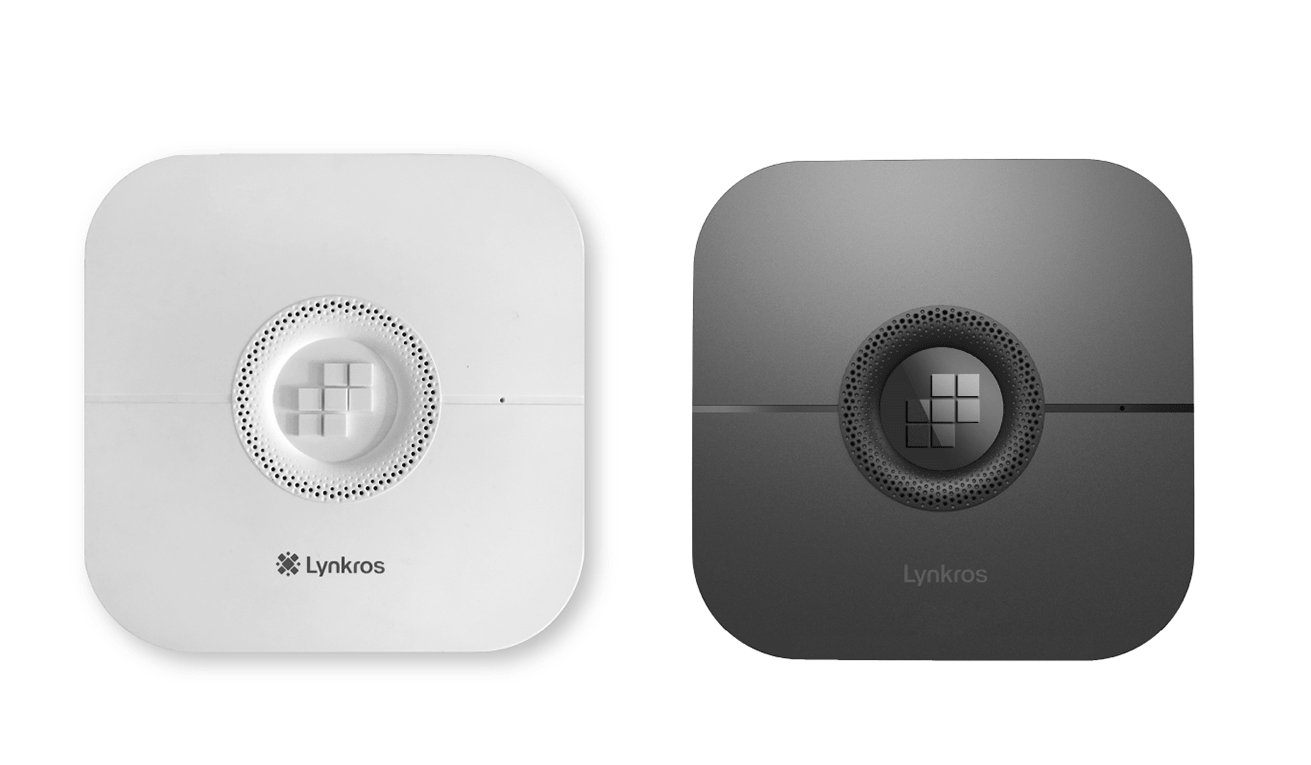

智能计算节点(CPN) 产品说明书>

内置LynkrOS分布式操作系统,支持100+并行计算同步运行,自组织、自识别、实现群智能的相互协作;

内置标准信息集;

CPN通过无线或有线(通用I/O接口、RS485接口)方式与设备连接;

出厂提供基础控制管理应用;

可灵活下载、删除应用,即下载即运行。

个性化应用

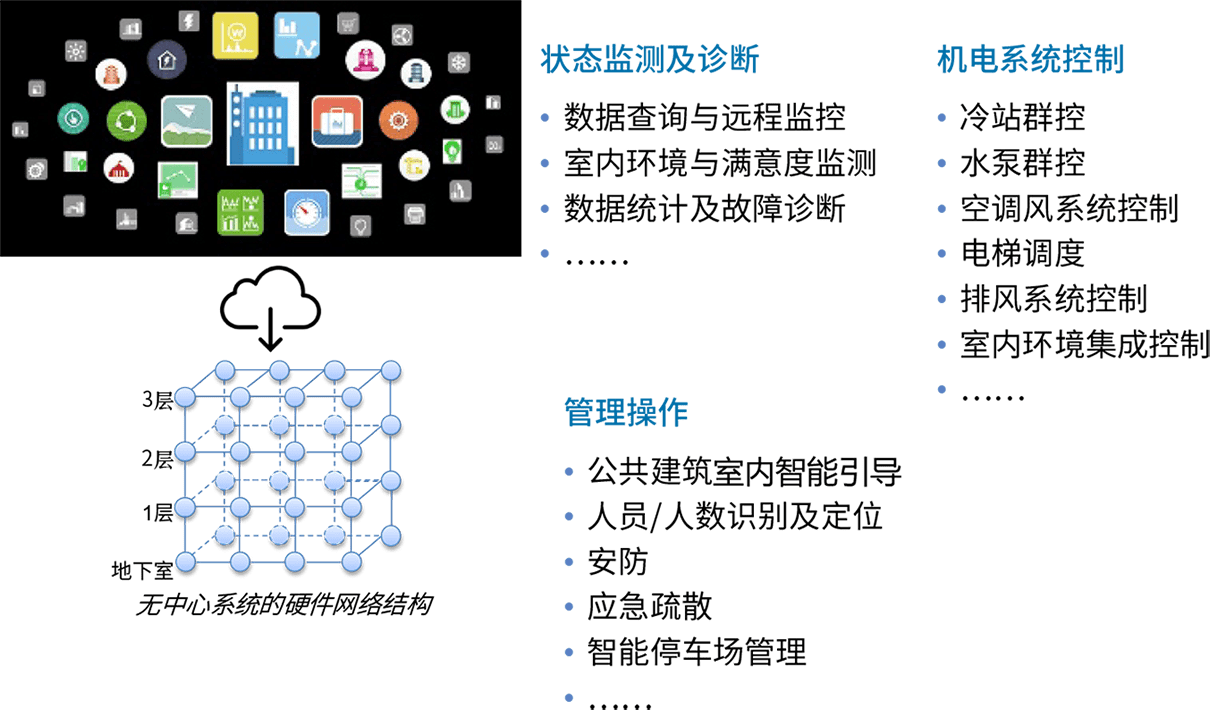

LynkrOS支持第三方根据特定的需求开发各种应用APP自用或在云端商店销售; 以PC/Pad/手机作为媒介,在任何空间都可以连接云端和本地系统, 发布管理指令或下载/删除智能应用;业主可灵活选择建筑控制、 节能管理应用的专业策略下载到平台上运行; LynkrOS拥有强大的并行计算能力,可以支持500+能耗计量等分析类软件同步运行, 用户可以在平台上同时运行多个诊断软件进行比较。

更简洁灵活的建造流程

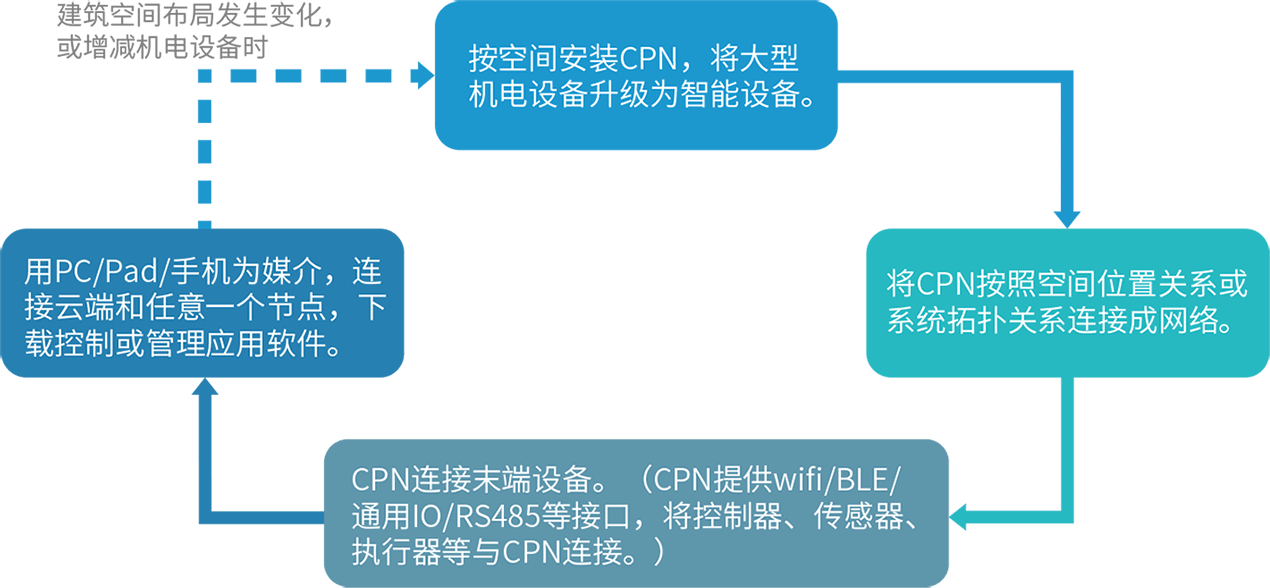

LynkrOS技术能够实现设备即插即用,免去配置组网的过程,因而建设成本大大降低, 且灵活可变,能够适应建筑空间划分或需求的变化,开放兼容,能够实现与各种机电设备 的互连互通。操作系统还配套开发了可视化编程工具,极大地降低了配套软件及算法的开发 门槛,使得暖通工程师、物业管理人员等非IT专业人员也能进行控制软件的开发和控制逻辑的实现。

设 计

“先平台设计,后功能设计”的解决方案

建筑“不变”的是建筑结构和机电系统的“源侧设备”,“变化”的是房间末端设备和控制管理需求

根据“不变”的部分设计智能建筑平台,平台支持“变化”部分功能的随时调整

即插即用地实现空间单元的控制管理功能

个性化应用选配,“解锁”各种策略

如何进行平台设计?

01 确定建筑的基本单元

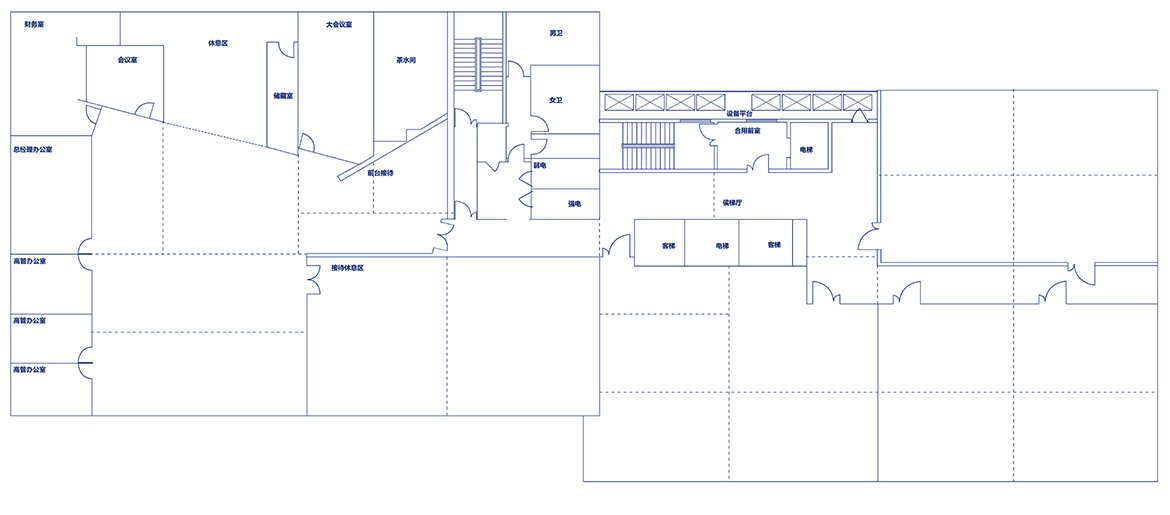

建筑空间划分为空间单元

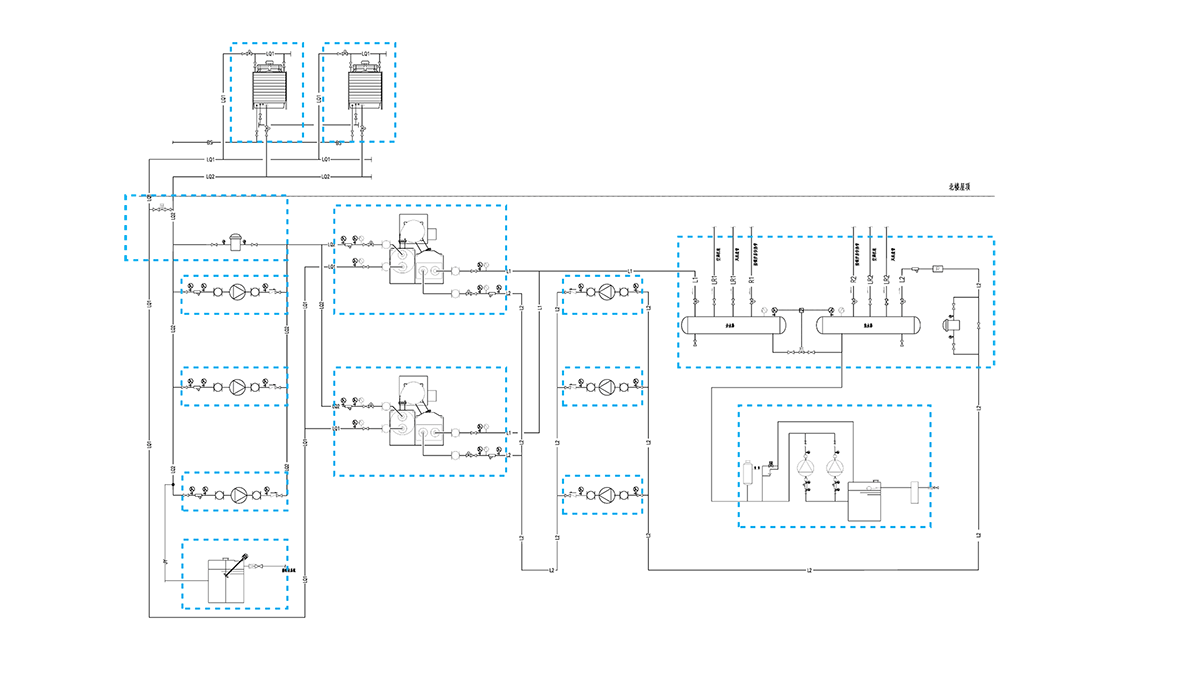

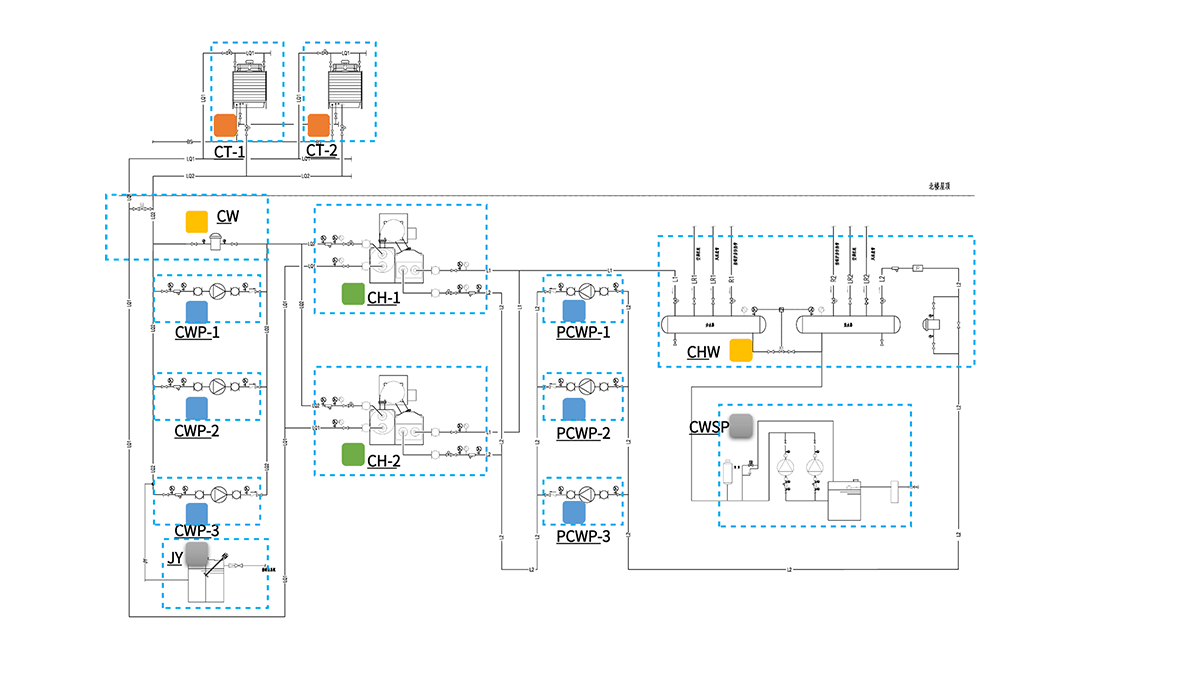

每个源设备是一个设备基本单元,设备基本单元是标准化的机电一体设备,根据标准信息集,与其他设备完成相互协作

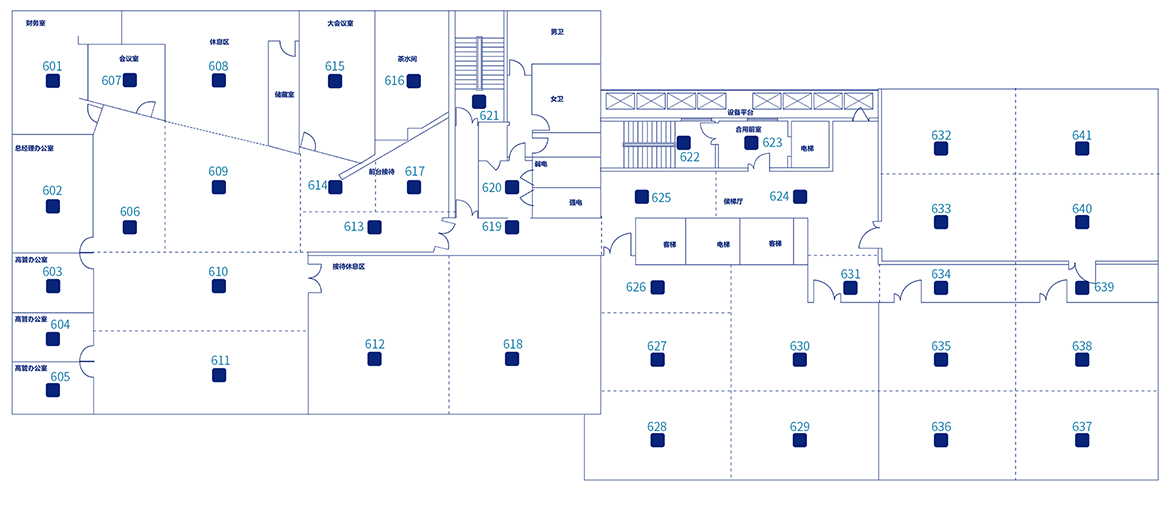

02 每个基本单元配置一个CPN   产品说明书>

CPN内置建筑标准空间信息集和机电单元标准信息集

设备基本单元的CPN内置在设备内

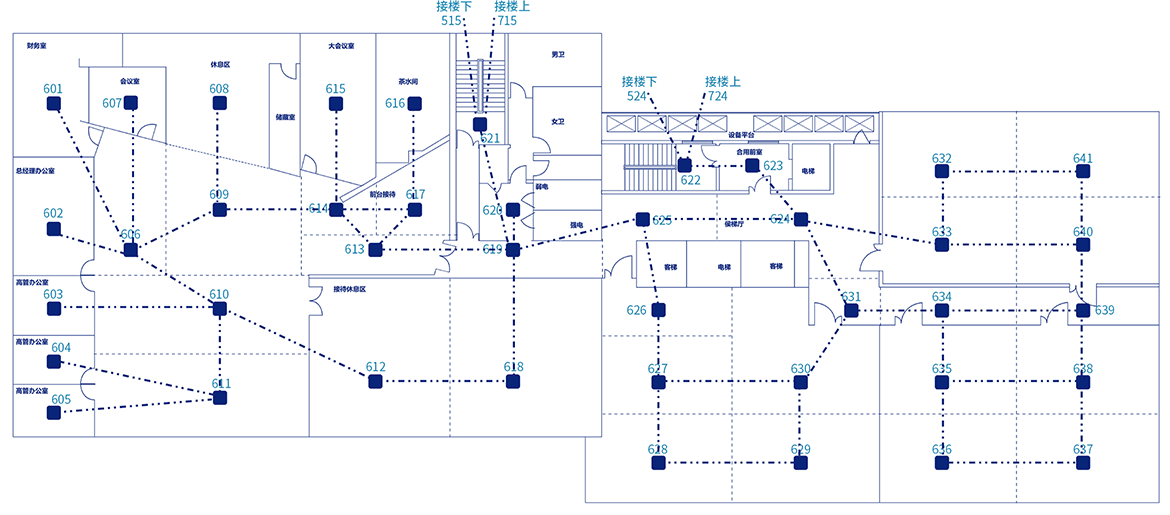

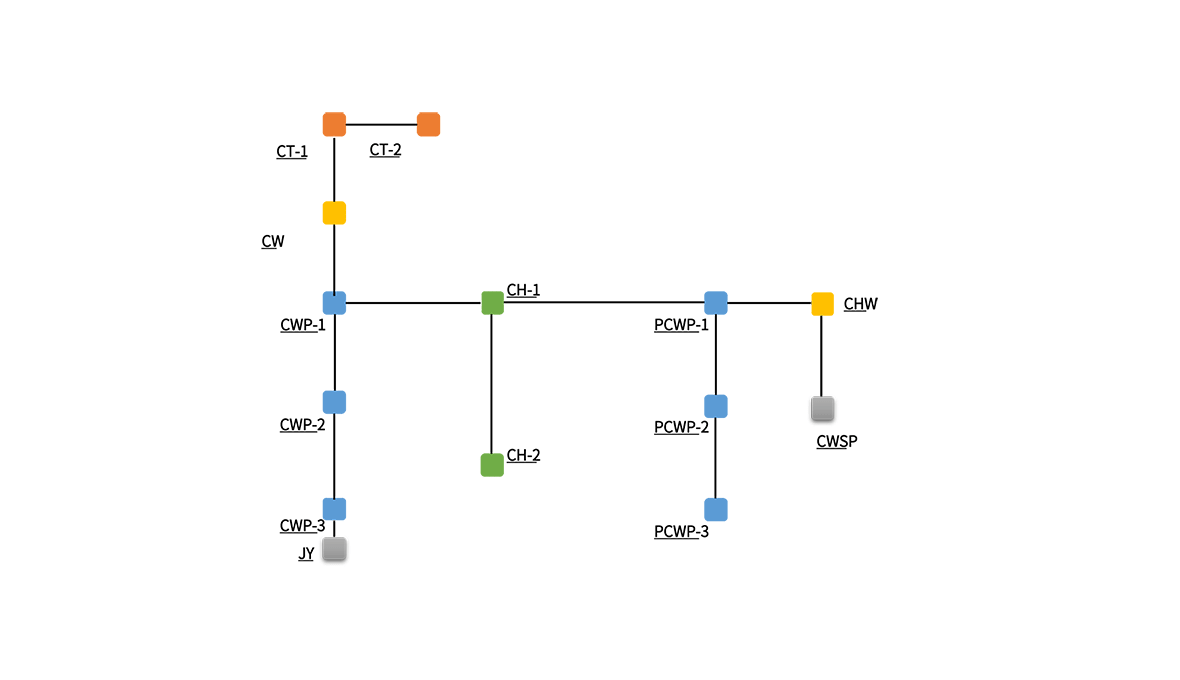

03 CPN按照空间位置关系就近连接

空间单元
“源”设备

如何进行空间单元的功能设计?

01 用户根据功能需求确定要在各个空间安装哪些传感器、执行器。

02 统计各个空间内的末端设备类型、数量和控制管理需求,即各个CPN分别需要连接的末端设备种类和数量。

如CPN连接2个照明灯具,照明灯具开关控制、亮度调节。

03 分别对各个建筑空间进行配置设计,即在建筑空间标准数据集的基础上,整理出每个CPN分别会连接哪些末端设备,连接在标准数据集的哪些设备信息通道上。

建筑空间标准数据集定义了空间单元所有可能的控制管理信息,每个空间单元CPN只需个性化地选择需要的信息即可。

根据我们的设计经验,一个项目中虽然有多个空间,但很多空间内CPN和末端设备的配置关系可能是完全相同的。具体项目中,可以只给出几个典型配置关系表模板,然后指名各个空间分别套用哪些模板。

如何进行应用选配?

在应用商店,根据建筑控制管理功能需求,选择满足要求的应用

输入工程码,下载即运行

施工调试

与传统建筑智能化系统相比,LynkrOs技术平台的建造流程更加简洁、灵活。

平台施工调试、CPN与末端设备连接和应用下载可以分步实施。

平台施工、调试

  • 布线施工
  • CPN安装固定,连接电源线和网线
  • 检查所有CPN是否都在线,CPN间的网络拓扑与设计是否一致
  • 下载带节点名称的CAD图纸,系统自动匹配识别拓扑并为CPN命名

CPN与空间单元内设备连接

  • 将CPN与末端设备连接。(根据工程采用CPN硬件的能力,通信接口可以是wifi、蓝牙、modbus 或其他类型通信接口)
  • 利用安装了调试工具的手机/PC/Pad接入任何已接入系统的CPN
  • 通过手机/PC/Pad可以看到刚刚连接的空间单元内设备,查询数据或控制其动作,检查是否成功接入系统

下载应用

  • 应用商城下载应用
  • 下载即运行

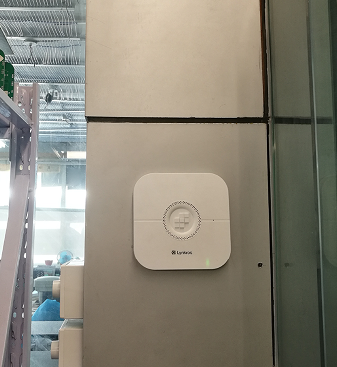

CPN安装固定

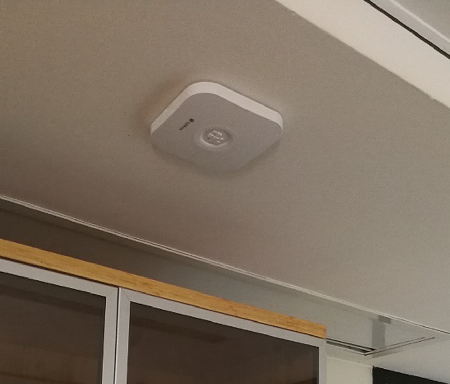

房间版CPN-A:安装辅材包括大86盒、转接片,可以安装在吊顶、墙面等室内空间。

设备版CPN-B:安装在厂家定做的控制箱内,控制箱包含接线端子、变压器、继电器等辅材。

检查CPN网络

LynkrOS系统能自动辨识CPN拓扑结构,从而快速实现系统组网和校核

第一步

系统将某个CPN连接上网并访问工程调试服务器

01

第二步

手机、PC、Pad访问工程调试网站,检查所有 CPN是否都在线

02

第三步

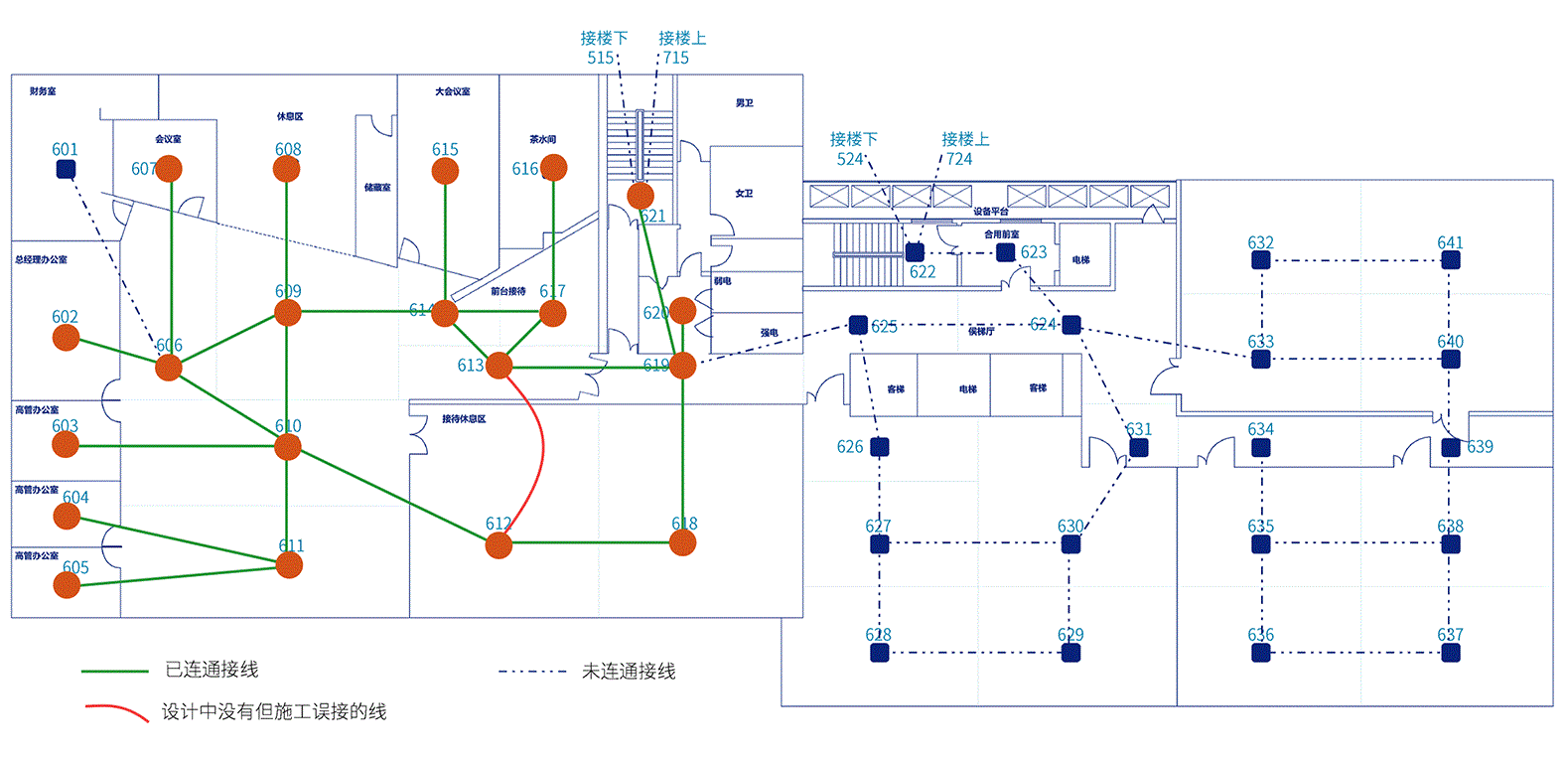

导入带节点名称的CPN连接图纸,系统能自识别,对CPN网络拓扑 是否与设计一致,并给提示,如不一致,调整相应CPN接线,直到通过拓扑检查。

03

第四步

自动识别CAD图纸中CPN名称,然后自动匹配识别拓扑并为CPN命名(对一些改造项目,当控制柜终端CPN类型和实际对应设备类型不符时,可以通过调试工具手动修改CPN类型)。

04

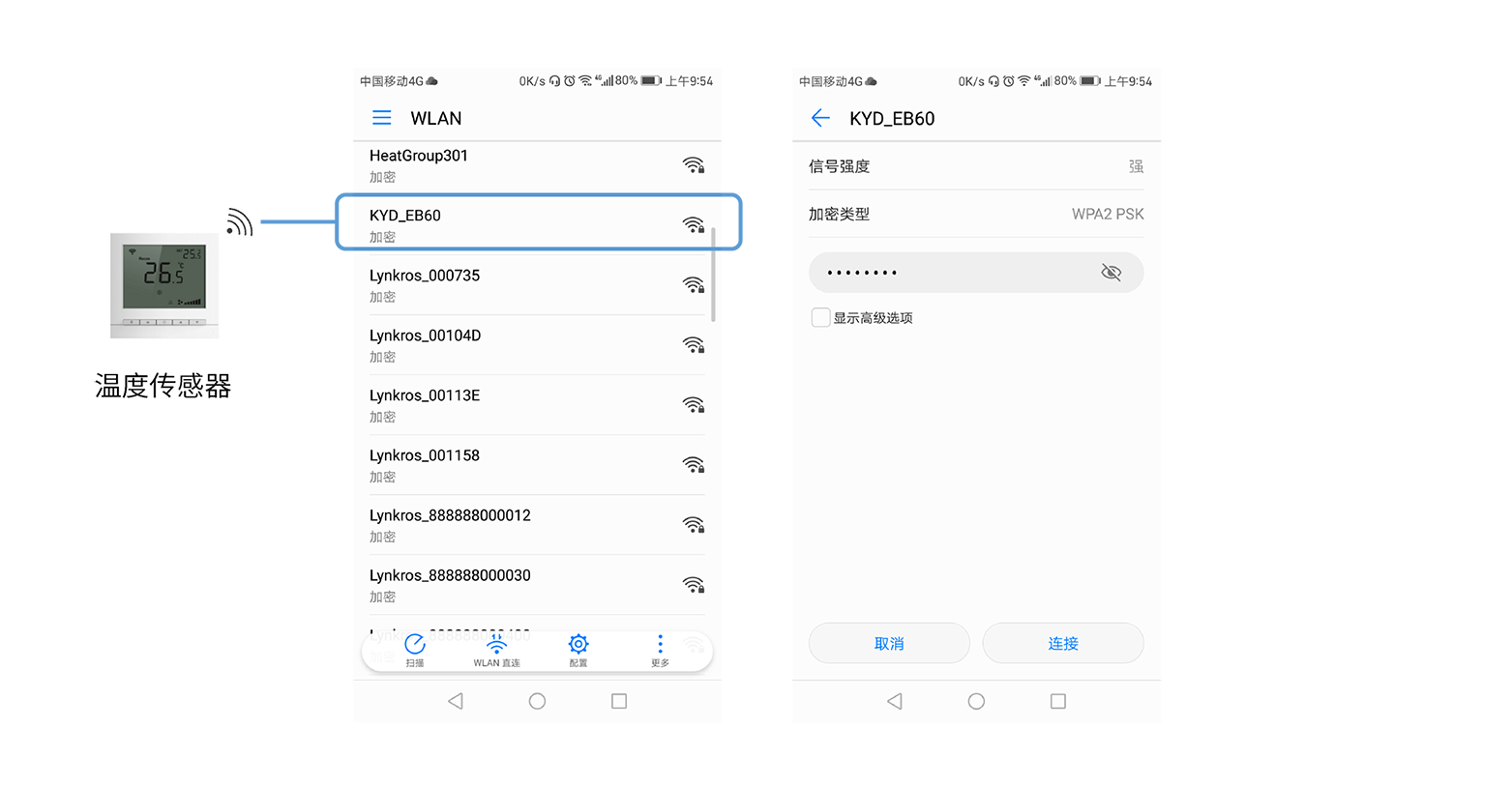

将CPN与空间单元内的末端设备连接

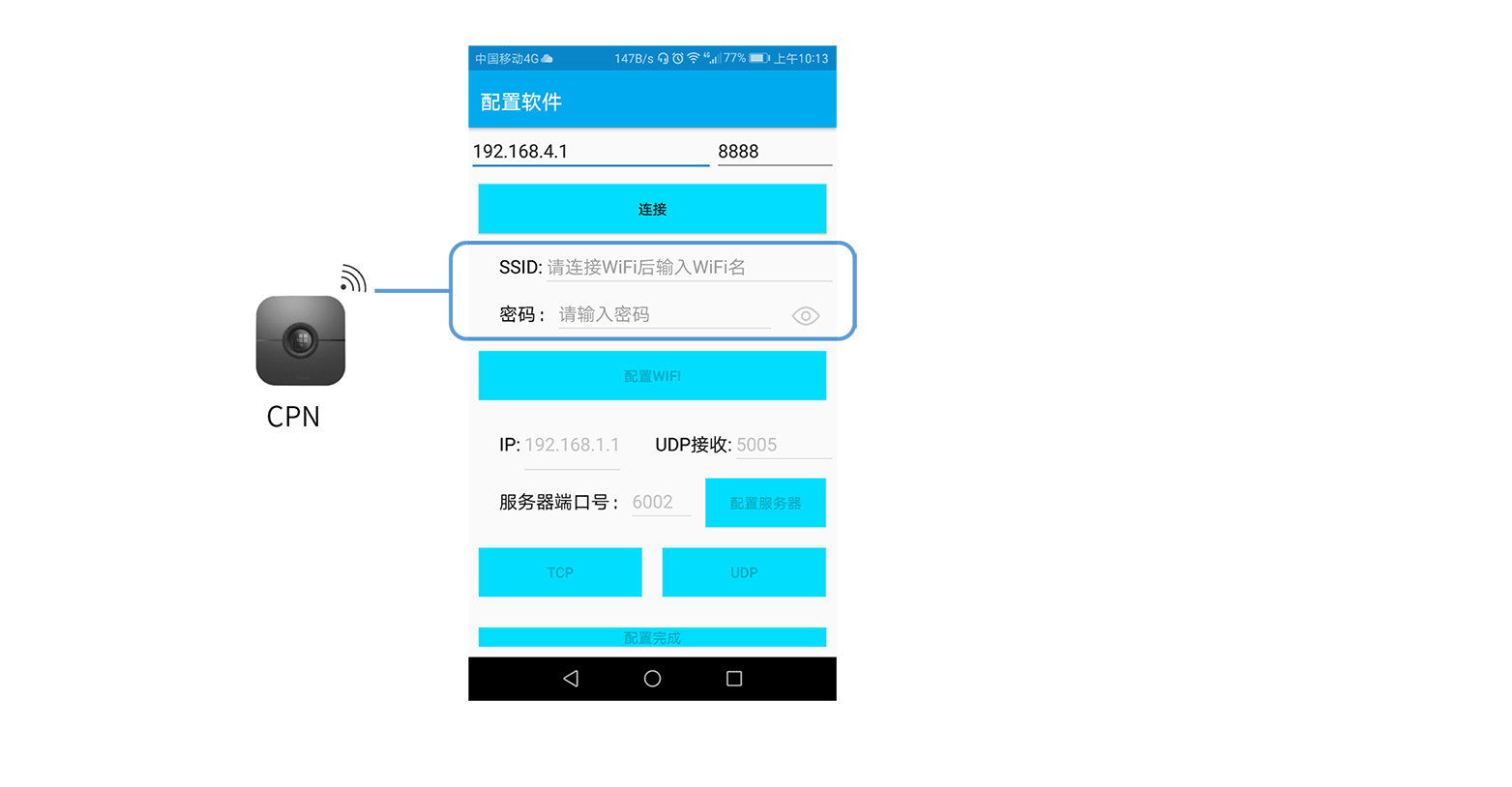

第一步:手机/PC/Pad 预先安装好配置软件;

第二步:末端设备处于待配置状态,用手机等配置工具搜索网络,连接末端设备的无线网络;

第三步:打开配置软件,输入与末端设备建立连接CPN的无线网络名称和密码,即可完成配置。

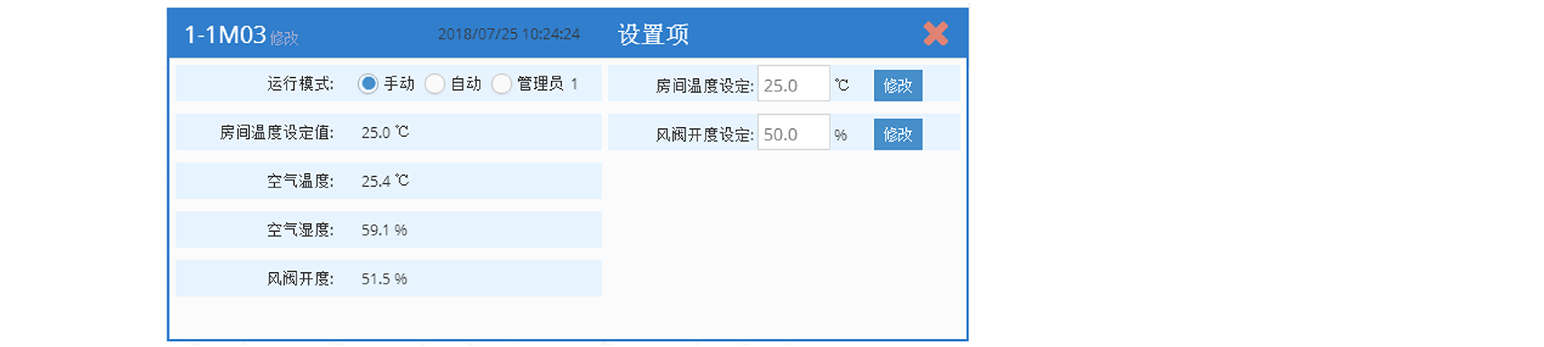

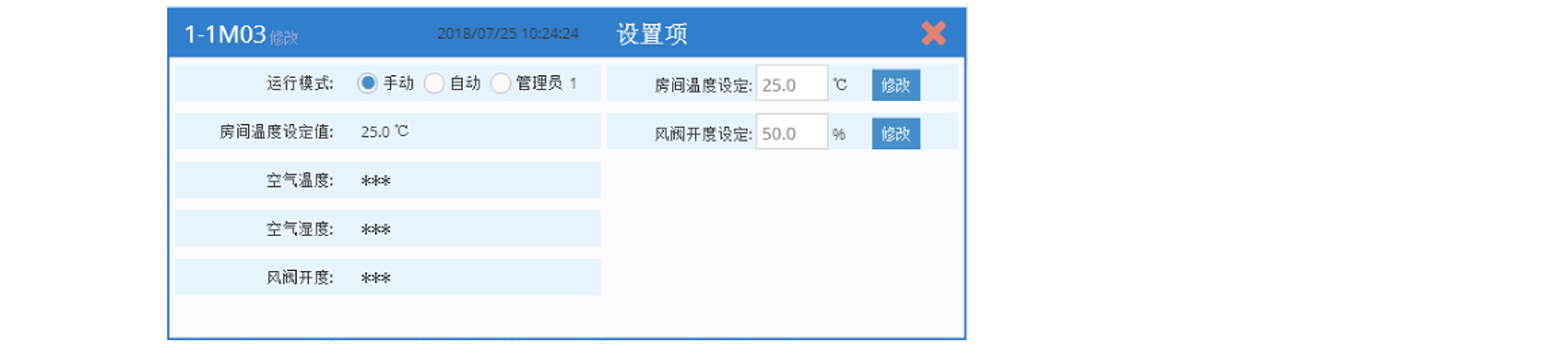

检查传感器数据和执行动作

以CPN为单位,检查CPN连接的传感器数据是否完整、正确;

检查CPN连接的执行器是否能正确执行动作命令和反馈运行状态。

传感器、执行器数据反馈正常

传感器、执行器数据反馈异常

应用下载

应用商店下载应用后,应用会自动保存在工程调试网站;

CPN连接上网并访问调试服务器,用手机/PC/Pad访问工程调试网站,在权限允许的情况下,就能一键安装或删除应用。
